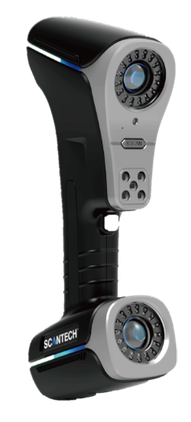

Scanner Hardware gegevens
Via het gebruik van deze zeer flexibele oplossing kunnen we geometrieën van 0.02m tot meer dan 4m capteren. De verschillende scanmodi zorgen voor de optimale instelling in functie van het te scannen voorwerp en de gewenste detaillering.
Via het gebruik van deze lasertechniek kunnen zwarte en reflecterende oppervlakken gescand worden zonder bijkomende behandeling.
De geïntegreerde fotogrammetrie functie zorgt tevens voor een hoge volumetrische nauwkeurigheid tijdens het scannen van grotere volumes.
11 blauwe laser kruisen voor ultra fast scanning
7 blauwe parallel lijnen voor hoge detaillering
1 blauwe laser lijn voor diepe boringen
11 parallel rode lijnen voor large area scanning
Fotogrammetrie functie voor een optimale volumetrische nauwkeurigheid
Scanning rate: up to 1.350.000 metingen/sec
Resolutie: up to 0.01mm
Nauwkeurigheid:
0.020 mm
Volumetrische nauwkeurigheid:
zonder fotogrammetrie up to 0.01mm + 0.03mm/m
met fotogrammetrie en 1 m reference scale bars up to 0.01mm + 0.02mm/m
Toepassingen
Objecten waar geen 3D geometrie beschikbaar is (reverse engineering)
Componenten die obsolete geworden zijn (reverse engineering)
Digitalisering van handgemaakte prototypes (reverse engineering)
Maintenance inspectie van slijtage en beschadigingen
Quality inspection (comparison to CAD // functional dimensioning)
Archive kunst en historische artefacts
Toepassingsdomeinen
Manufacturing // Automotive // Aerospace // Casting // Sheet metal forming
Consumer goods // Injection moulding // Medical // Antique and sculpture // Energy
Voorbeelden
Dimensionele inspectie van geplooid werkstuk.
Controle deformatie na lasproces
Met de blauwe parallele lijnen scanmodus kan met zeer hoge resolutie de details van het object gecapteerd worden.
